农业区

主体结构：整个建筑类似细胞形态，由多个相互连接的球形或类球形结构组成，这些球形结构通过透明且具有高强度的连接通道相连。从空中俯瞰，呈现出一种有机且富有科技感的形态。

一．大亚基（农业工厂与养殖牧场）

外形：外形设计为不规则的类球形结构，模拟核糖体大亚基的形态。

农业工厂

外形：位于大亚基中心的一个多层球形结构，从外观看类似洋葱的多层结构。

养殖牧场

布局：环绕在农业工厂周边的多个小型球形结构，通过透明管道与农业工厂相连。这些球形结构包括养鸡球、养猪球和养牛球等。

二．小亚基（食品加工储存区域）

内部结构：

一层：蔬菜加工区，设有清洗流水线、切割设备和预冷设施。蔬菜从大亚基通过管道运输到此处后，进行初步加工处理。

二层：肉类加工区，配备现代化的屠宰、分割和包装设备。设置有严格的卫生消毒通道，确保肉类加工环境安全。

三层：奶制品加工区，有牛奶收集、杀菌、发酵和灌装等生产线。安装有先进的质量检测设备，实时监测产品质量。

四层和五层：为设备和办公区，安装有加工设备的控制系统和办公设施，方便管理人员对整个加工过程进行监控和管理。

三．连接通道

主通道：连接大小亚基的一条宽敞透明管道，内部设置有自动运输带和人员通行步道，方便货物和人员在大小亚基之间快速移动。

辅助通道：在大亚基内部农业工厂与养殖牧场之间、小亚基内部食品加工车间与储存仓库之间，设置有直径约2 - 3米的透明管道，用于运输原材料和成品。

工业区：

功能模块：地下重工业区、洁净制造与物流枢纽

Ⅰ. 地下重工业区（B4–B1）：高风险、高能耗、强隔离

B4 基础化学品与工业气体（层高5m，毛体积11545立方米，净工艺约8081立方米）
氯碱、电解、深冷空分、基础酸碱与部分元素提取；为全楼提供工业介质。

B3 金属冶炼与铸造（层高5m，毛体积11545立方米，净工艺约8312立方米）
电弧炉/感应炉/连铸/雾化；余热回收用于预热与公用热源。

B2 材料成型与金属增材（层高3m，毛体积6927立方米，净工艺约5403立方米）
轧/挤/锻 + WAAM/SLM/EBM；拓扑优化减少材料消耗。

B1 精密加工与屑料回收（层高3m，毛体积6927立方米，净工艺约5403立方米）
五轴CNC阵列；切屑自动回收到B3实现闭环。

Ⅱ. 地面底座与物流枢纽（L1–L2）：分拣消化 + 非金属材料代谢

L1 分拣与预处理环线（层高6m，毛体积13854立方米，净工能体积约10390立方米）
磁选/涡流/NIR/AI视觉/X-ray等，形成“社区消化系统”。

中央通高立体仓库贯通B4-L7（总高41m，毛体积6776立方米，净功能体积约6500立方米）AGV+升降机，承担物质循环的主干。

L2 聚合物/复合材料与无机材料（层高4m，毛体积9236立方米，净工艺约7574立方米）
塑料回收造粒+少量化学回收+PHA补充；地聚合物与玻璃陶瓷生产。

Ⅲ. 中层洁净制造（L3–L6）：高附加值与高洁净度

L3 纺织循环再生（层高4m，毛体积9236立方米，净工艺约7574立方米）
机械回收+湿法纺丝，形成服装与软物质供给。

L4–L5 生物制造与制药（总高8m，毛体积18472立方米，净工艺约14778立方米）
上发酵下纯化/制剂；支撑药品、酶、PHA等刚需。

L6 电子维修与组装（层高3m，毛体积6927立方米，净工艺约5888立方米）
SMT、柔性电子、PCB基础工艺；建立“元件银行”，但不做芯片制造（芯片需储备与寿命台账化）。

Ⅳ. 顶层研发与控制（L7–L8）：代谢的“神经系统”

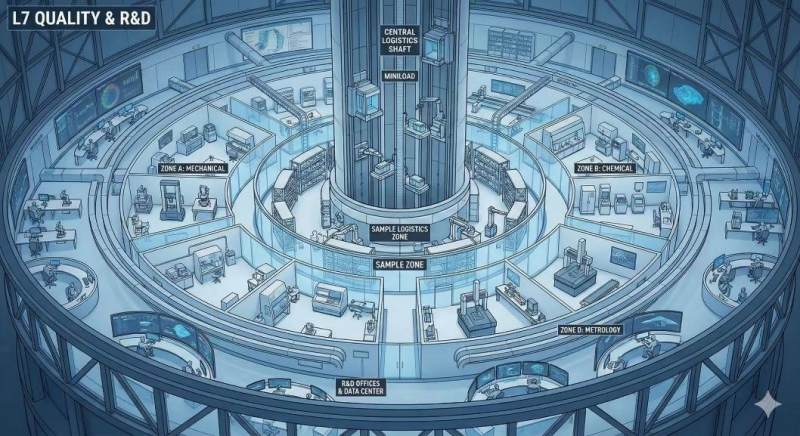

L7 质检、研发与计量实验室（Quality, R&D & Metrology Module）

1.空间布局：环形功能分区 (The Annulus Layout)

基于 “中央物流井 + 环形制造区” 结构，截面积：2,309平方米(扣除中央物流井)，层高：3.0 m (标准实验室层高，利于气流控制)，净功能体积：6,280 立方米

平面分区设计（由内向外）：

内环：样品接驳与暂存区 (Sample Logistics Zone)

紧邻中央物流井 (Core) 的内圈，宽 4.0m。设有高速周转箱升降机的 3 个专用出口。所有来自 B4-L6 的样品（钢锭切片、发酵液、芯片）在此自动扫码入库。设施有自动取样机械臂、留样档案库（用于追溯）。

中环：四大核心实验室 (Core Labs)

位于中间宽阔区域，通过放射状走廊分隔。

Zone A - 物理与力学室：负责 B2/B3 金属产品的拉伸、疲劳、硬度测试。

Zone B - 化学与元素室：负责 B4/L2 原材料的成分分析（光谱/色谱）。

Zone C - 生物与无菌室：负责 L4/L5 药品的无菌检测、内毒素与效价测定（负压隔离）。

Zone D - 计量与校准室：全楼的“度量衡中心”，存放标准器，校准所有传感器。

外环：研发办公与数据中心 (R&D & Data)

靠外窗区域，利用自然光。技术人员分析数据、优化工艺配方的场所。并不进行大规模实验，而是基于数据的干实验室。

2.关键设备配置 (Equipment Configuration)

万能材料试验机2台，5.0KW，间歇运行，用于拉伸/压缩/弯曲，数据直连 L8

SEM 扫描电镜1台，3.0KW，预约使用制，用于金属疲劳断口分析/粉末粒径

显微硬度计2台，0.5KW，连续运行，自动打点，检测热处理深度

ICP-MS (电感耦合等离子体质谱)，1台6.0KW，按批次运行，检测水质/金属纯度

气相/液相色谱联用 (GC/HPLC) 3台，2.5KW，连续运行，溶剂残留/有机物成分分析 |

手持式 XRF 光谱仪5台0.1KW，充电式，用于现场快速初筛的设备校准

快速无菌检测系统1台1.5KW，连续运行，替代传统14天培养法，基于荧光/ATP

PCR 基因扩增仪2台0.8KW，按批次运行，用于菌种鉴定、转基因成分检测

三坐标测量机1台2.0KW，恒温使用，精密零件尺寸终检

多功能校准台2台1.0KW，间歇运行，用于压力/温度/电学传感器校准

VAV 通风橱/生物安全柜15台1.5KW，可变风量

3.能源分配与环境控制 (Energy & Environment)

总能耗预算：200 MWh/年。

L7 的能耗特征是 “设备低频，环境刚性”。虽然仪器功率不大，但维持实验室的通风与恒温恒湿消耗了大部分能量。

实验室通风 (HVAC - Ventilation) —— 100 MWh (50%)

化学分析区需要 全新风 (100% Fresh Air) 运行，防止有毒气体循环。

采用 VAV (变风量) 系统：当通风橱拉门关闭时，排风量自动降至 30%，配合人员在岗传感器节能。

精密恒温 (HVAC - Climate) —— 40 MWh (20%)

仪器设备 (Equipment) —— 40 MWh (20%)

大部分分析仪器处于“待机”或“批次处理”状态。

照明与办公 —— 20 MWh (10%)

4. 技术特性：计量溯源体系 (Traceability)

系统主时钟：Zone D 设有一台高精度原子钟，通过 L8 同步全楼设备的时间戳（误差 <1ms），确保 B3 的电流曲线能与 L7 的质量数据精准对齐。

物理标准：保存一套经过校准的物理基准（标准电阻、标准量块、标准光源），每年进行一次内部传递，确保所有传感器“不说谎”。

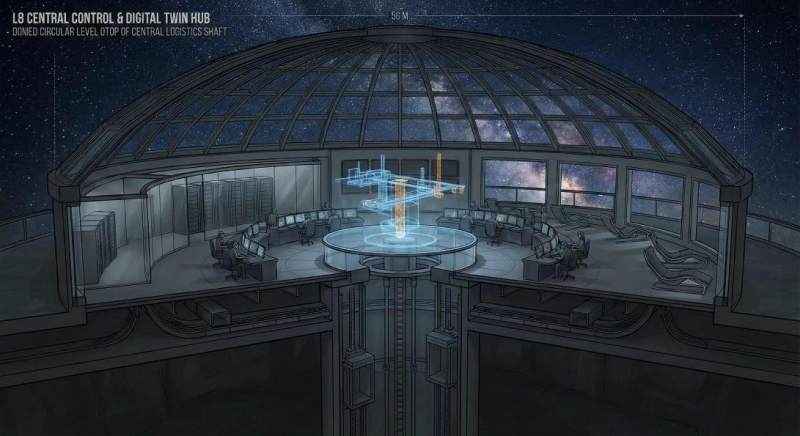

L8 中央控制与数字孪生中心（Central Control & Digital Twin Hub）

空间布局：穹顶下的同心圆 (The Dome Layout)

截面为完整圆形平层（覆盖物流井），直径 56m，面积：2,463平方米。层高：4.0m，顶部采用大跨度网壳结构。净功能体积： 7,880立方米。

平面分区设计（由内向外）：

核心区：全息显示台

正圆心，直径 14m（直接坐落在中央物流井封板之上）。显示物理世界的数字映射，有一个直径 8m 的全息显示台。实时投射整个创生之柱的三维透视图。红色的 B3 熔炉、蓝色的 L4 药液流、绿色的 L1 物流线在此交织。

中环：算力与指令舱

环绕核心区的环带。服务器占据 2/3 扇区。全封闭、电磁屏蔽机房，存放工业大脑的实体硬件，配备UPS应急电源。操作岛占据 1/3 扇区。布置 6 组环形控制台，分别对应能源、化工、制造、生物、物流、安全六大子系统。采用低照度，冷色调氛围灯，确保注意力集中。

外环：生活与观测廊

靠外墙的宽区域，有360°落地玻璃幕墙，可欣赏外部景观。配置休息舱、应急会议室、独立新风站，让长期值班的操作员保持与外部世界的心理连接，防止幽闭感。

居住区：

公寓大厦：推窗见绿，诗意生活

公寓大厦的设计图纸上，那几笔勾勒“高大空间”的线条，藏着设计师对地球逼仄居所的深切共情——曾几何时，窗外的美景被楼宇的墙壁取而代之，连阳光都要在房檐的缝隙里辗转许久才能挤进屋角。如今，这六栋笔直矗立的立柱式公寓，决意将这份遗憾彻底弥补，让“高大”不再只是冰冷的尺寸，而是能书写生活诗意的篇章。

作为居住区的核心模块，我们参考了豪华酒店与西湖大学的学生宿舍，设计了六座公寓大厦，每座计划容纳400人，包含标准间（参照酒店单人房）、宽敞间（参照酒店双人房/大床房）、豪华间（参照酒店豪华/总统套房）等多种户型。

公寓总面积6120平方米，按层高3米算总占用空间110160立方米（6座），占比58.4%，每间提供至少5平的卫浴区，豪华间额外提供至少10平的厨房区。单人/双人间的居民若想亲自下厨，可前往自助餐厅周围的4个毕至居进行烹饪。在清洁方面，居民也可自由预约公寓主理人上门清理。此外，公寓大厦中划分了许许多多的区域，包括活动厅（代替客厅的功能）、健身房等等，可供居民使用。

自助餐厅：智慧赋能，悦享食光

步入餐厅，最先迎接你的，便是身形灵巧的智能机器人。它们带着柔和的电子音主动引路，若是你还没想好要吃什么，只需在手机上轻轻一点菜品图标，或是通过智能眼镜说出你想吃的美食，机器人便会精准记下需求，转身穿梭在餐台间，稳稳地将你点的餐食送到餐桌前。无需在各个餐区间奔波，也不必担心错过喜欢的菜品，指尖轻触间，美味便会如约而至。

自助餐厅主要包括以下几个部分：

总占用空间在2.65万立方米左右。

3D打印店：随心所欲，个性表达

3D打印店承载着对地球 “千篇一律” 时代的告别：步入店内，柔和的暖光洒在整齐排列的 3D 打印机上，没有传统工厂的嘈杂，只有机械臂运转的轻微声响，像在为创意伴奏。这里就像一个神奇的魔法空间，将居民的奇思妙想转化为真实的物件，让新家园的生活因这份独特而更加精彩。

我们的3D打印店涵盖了多种技术类型，包括FDM、SLA、SLS等等。每间店铺面积在160平左右，具体安排如下：

总占用空间为0.29万立方米。数据处理方面，依赖中控室的数据库，因此不计入本模块。

云顶森林：疗愈栖居，联结共生

云顶森林环放弃了传统居民楼孤立的楼顶设计，用轻量化的生态廊道将所有楼宇的顶端串联，织成一个环绕整个百万立方社区的环形空间，让每一位居民推开楼顶门，都能踩在真实的泥土上，触摸到活着的草木。具体设计细节见游憩区。

科技区：

所占空间：

中控室，科研场所与核能发电站共占10500立方米

科技区整体形态与理念

形态： 流线型水滴状。寓意生命之源、知识汇聚和能量流动。流线型设计可最大化空间利用率和内部能量/信息传输效率。

外壳： 采用自修复、可变色、超绝缘的“智能超材料”，可根据环境条件（温度、辐射、安全等级）动态调整透明度和硬度，形成天然的辐射屏蔽和视觉伪装。

核心功能： 强调高密度集成、非接触协作和本征安全。

功能区具体细节设计

1. 核能发电站（尖端/尾部）

功能： 提供核心科研设备和中控室的稳定、不间断基荷电力，兼具能源技术研究功能。

形态与布局： 位于水滴的尖端或尾部（最厚实、远离生活区的一端），设计为高密度集成、多重屏蔽的“能量核心舱”。

反应堆类型： 选用微型模块化反应堆（Micro-SMR）或微型熔盐堆。它们的特点是体积小、本征安全高、可远程操控、燃料循环周期长（几年至几十年）。

空间占比： 约为科技区的 10%-15%。虽然发电量小，但安全和维护区不可或缺。

关联： 与中控室通过独立、冗余的光量子信息链路直连，实现远程全自动监控和故障诊断（参照 eVinci 等设计，无需现场操作人员）。物理上与科研场所保持最远距离和最高级别隔离。

2. 中控室（核心/中央）

功能： 世界的“大脑”，负责所有基础设施（生命支持、环境控制、能源分配、安全防卫、数据处理）的实时监控、调度与决策。

形态与布局： 位于水滴的几何中心。设计为“悬浮式”或“环绕式”。

悬浮式设计： 核心控制舱悬浮在中央空腔内，通过磁悬浮或反重力技术保持稳定，避免地面震动和辐射干扰。

环绕式显示： 采用360度全息沉浸式显示屏和量子级数据可视化界面，操作人员（可能极少）通过脑机接口或高级手势识别进行交互。

空间占比： 约为科技区的 15%-20%。

关联：与科研场所：紧密连接数据光纤骨干网，共享计算资源（量子计算机）和仿真平台。与核能站：有最优先级的电源和冷却连接（冗余供电和独立冷却回路）。作为整个科技区的信息枢纽。

3. 科研场所（环绕/边缘）

功能： 集中进行量子计算、新材料研发、生物工程、环境生态模拟等前沿科学研究。

形态与布局： 环绕在中央中控室外围，形成功能性“生物圈/科学圈”。可细分为多个模块化、可变形成的小型实验室。

柔性实验室： 采用可移动、可重组的超材料隔板和集成设备。实验室可根据项目需求，在数小时内从“生物洁净室”转换为“量子实验平台”（空间功能动态重构）。

核心区： 量子计算中心（需要极低温和超稳定环境，位于核心区深处，接近中控室）。

外围区： 新材料合成区和生物工程区（需要更灵活的通风和光照）。

空间占比： 约为科技区的 65%-75%。

关联：

共享基础设施： 拥有统一的纳米流体输送网络（运输化学品/生物制剂）和废弃物循环处理系统（零排放/完全回收）。

垂直连接： 利用水滴状的高度，通过高速垂直磁悬浮通道连接上下楼层，最大化动线效率。

具体设计细节：

物理隔离：核能站位于末端，多重屏蔽。,最高安全级别，将能源风险控制在最小范围。

信息集成：中控室位于核心，量子骨干网连接所有区域。,超高速数据处理和即时决策，实现整个世界的数字孪生管理。

空间柔性：科研场所采用可重构模块化设计。,极高适应性，能够快速转向任何前沿科研项目，避免空间闲置。

能源效率：中控室和科研场所采用智能能量回收集成墙板。最大化利用核能站提供的基荷电量，大幅降低人均能耗。

人因工程：实验室和中控室大量引入自然光模拟和环境气味调控系统。,提升科研人员的工作效率和身心健康，符合“以人为本”的未来设计理念。

图片依次为：

1.工业区模型图

2-3.工业区内部概念图

4.公寓内部概念图

5.自助餐厅概念图

6.3D打印区概念图

7.云顶森林环模型图

8-9.科技区概念图

10.农业区外观概念图

11.农业区内部场景
